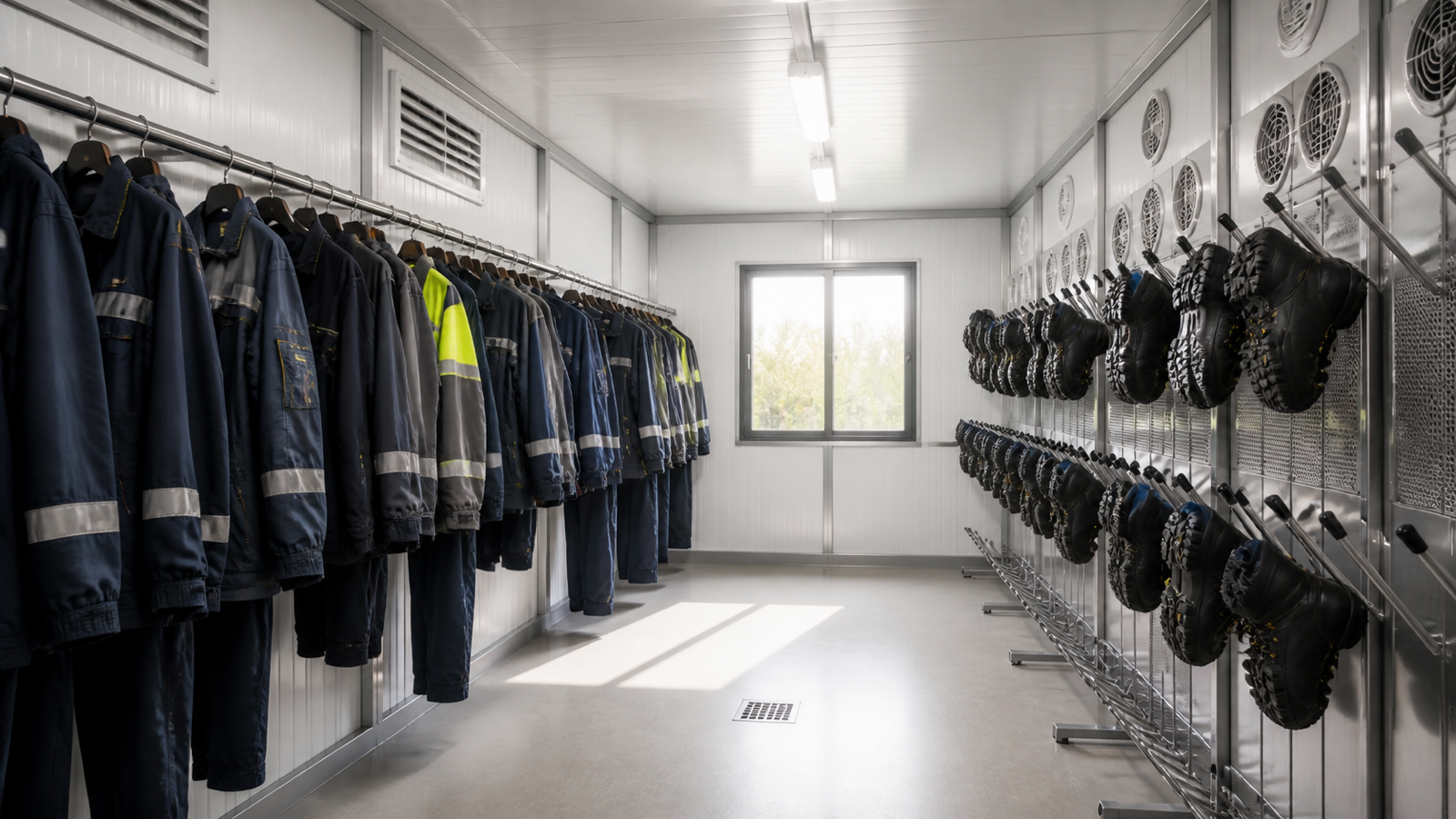

Модульная сушилка для спецодежды проектируется под конкретный объём мокрых комплектов, материалы одежды и время до следующей смены. Это не помещение с дополнительным обогревателем. Для расчёта нужны данные о загрязнённости, остаточной влаге, способе развешивания, выбранном оборудовании, воздухообмене, электропитании и маршруте одежды между раздевалкой, стиркой и выдачей.
Опишите одежду и причину намокания
Перечислите куртки, брюки, обувь, перчатки и другие изделия, которые поступают на сушку. Укажите материал, размеры, массу сухого комплекта и характер увлажнения: осадки, производственный процесс, стирка. Разные вещи требуют различного размещения и могут иметь ограничения изготовителя по температуре и способу обработки.
Если одежда загрязнена веществами, влияющими на совместное хранение или сушку, решение нельзя принимать без профильной оценки. Требования заказчика и документация на спецодежду имеют приоритет. В ТЗ разделяют обычное намокание и специальные условия, чтобы не получить формально универсальную, но непригодную схему.
Рассчитайте пиковую партию
Нужна не общая численность предприятия, а максимальное количество комплектов, поступающих одновременно. Укажите длительность смены, время передачи одежды, срок до повторной выдачи и наличие резервного комплекта. При пересменке нескольких бригад партии могут накладываться, поэтому полезно составить суточный график.
Для обуви, верхней одежды и мелких предметов показывают отдельные количества. Это позволяет определить число мест, а не оценивать всё в условных «комплектах». Если объём меняется сезонно, приводят базовый и максимальный сценарии.
Выберите способ размещения до планировки
Одежда может размещаться на вешалах, решётках, стеллажах или в специализированном оборудовании. Конкретный вариант выбирают по рекомендациям изготовителей и принятой технологии. На план наносят габариты системы, расстояние для загрузки, проход сотрудника и доступ к обслуживаемым элементам.
Нельзя считать полезной всю площадь стены: двери, приборы, решётки, щит и сервисные зоны уменьшают доступное пространство. Для обуви и перчаток нужны свои держатели или секции. Если мокрые вещи перемещают на тележках, учитывают место их постановки и разворота.
Организуйте приём и выдачу
На схеме разделяют поступление мокрой одежды, загрузку, нахождение на сушке, контроль готовности и выдачу. Для персональной формы важно сохранить идентификацию комплектов. Для обезличенной — описать сортировку по размерам и группам. Маркировка должна работать в реальном процессе, а не только присутствовать в перечне.
Продумайте, кто входит внутрь: все сотрудники или только ответственный. При закрытом доступе можно предусмотреть окно или отдельную зону выдачи. Грязная обувь и мокрые тележки не должны проходить через место хранения готовой одежды.
Какие данные нужны для вентиляции и отопления
Проектировщику передают количество влаги в партии или доступные данные по исходному состоянию, график загрузки, паспортные выделения оборудования и требуемое время обработки. По ним определяется воздухообмен и тепловой режим. Увеличение температуры без контроля удаления влаги не гарантирует результат.
Вытяжные и приточные элементы располагают с учётом рядов одежды, чтобы не образовывались застойные зоны. Все решётки, фильтры и приборы должны быть доступны для осмотра. Общие вопросы исходных данных раскрыты в статье о вентиляции в модульных зданиях.
Электроснабжение и оборудование
Составьте перечень сушильных шкафов, вентиляторов, нагревателей, автоматики, освещения и вспомогательных приборов. Для каждого оборудования нужны мощность, режим работы, способ подключения и место установки. Доступная мощность площадки подтверждается заказчиком до согласования комплектации.
Розетки общего назначения не должны использоваться как неопределённый резерв для оборудования с неизвестной нагрузкой. Если модели выбираются позднее, в ТЗ указывают предельные параметры и контрольную дату. Кабельные трассы увязывают с мебелью и проходами.
Уборка, конденсат и технический доступ
Опишите, как убирают воду и загрязнения, где хранится инвентарь и как очищается оборудование. Поверхности в рабочей зоне подбирают с учётом влажной уборки. Если технологией предусмотрен сбор или отвод конденсата, его путь показывают на инженерной схеме и связывают с обслуживанием.
Сотрудник должен безопасно добираться до фильтров, арматуры и щита, не снимая все комплекты и не перекрывая проход. На время обслуживания определяют место для временного хранения одежды и допустимость частичной остановки.
Определите критерий готовности одежды
Фраза «высушить к смене» должна быть переведена в проверяемый процесс. Укажите, кто принимает решение о готовности, как учитываются плотные участки и обувь, что происходит с вещью, которая осталась влажной. Способ контроля выбирают по принятой технологии и рекомендациям изготовителей, не ограничиваясь субъективной оценкой одной точки.
Полезен журнал загрузок: время приёмки, состав партии, выбранный режим, время выдачи и замечания. Такие записи показывают фактическую пропускную способность и помогают заметить изменение работы оборудования. Они также дают данные для корректировки графика, если пиковые партии регулярно не успевают пройти полный цикл.
Проверьте резервный сценарий
Если оборудование останавливается, нужно заранее знать, где временно размещают мокрую одежду и как сотрудники получают комплект на следующую смену. Резерв может быть организационным, а не только техническим: запас формы, распределение партий или перенос части объёма. Выбранный вариант фиксируют в эксплуатационном задании.
Чек-лист исходных данных
- виды, материалы и количество предметов в пиковой партии;
- источник влаги, загрязнения и ограничения изготовителя одежды;
- график смен и доступное время сушки;
- схема размещения, маркировки, приёмки и выдачи;
- спецификации оборудования и доступная электрическая мощность;
- данные для вентиляции, отопления и отвода конденсата;
- порядок уборки, обслуживания и доступа;
- связь с раздевалкой, прачечной и маршрутом персонала.
Как сформулировать запрос
Вместо «сушилка на 40 человек» передайте таблицу предметов, максимальную партию, время обработки и паспорта оборудования. Разные комплекты одной и той же смены занимают разное пространство и выделяют разное количество влаги, поэтому численность без состава не даёт проверяемого результата.
Проекты собраны в разделе модульных раздевалок и сушилок. Вариант совмещения функций рассмотрен в материале о раздевалке с сушильной зоной. Для получения расчёта по ТЗ приложите график, спецификацию одежды и подтверждённые инженерные параметры.
